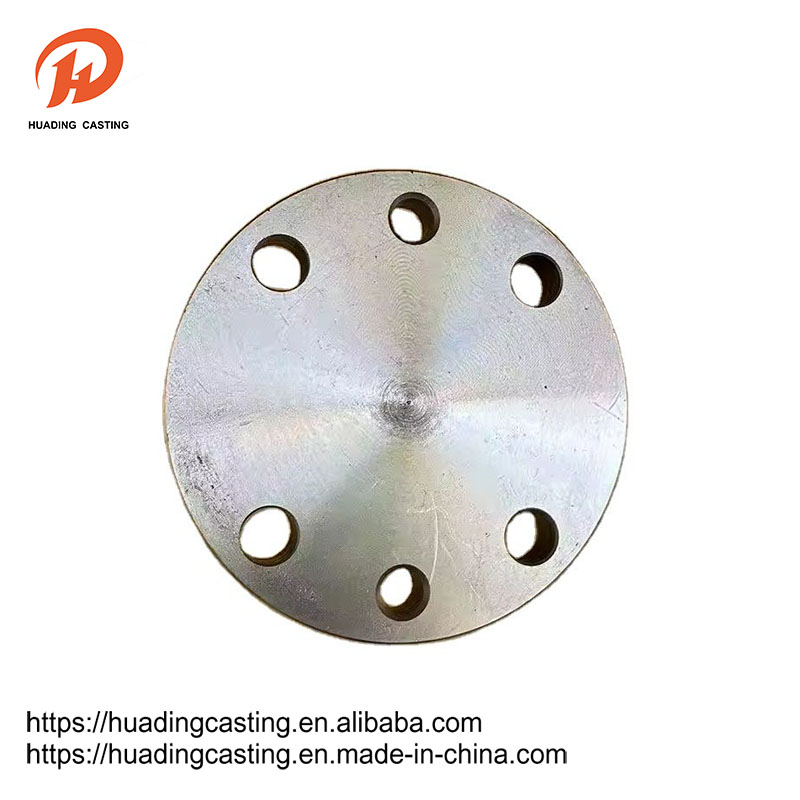

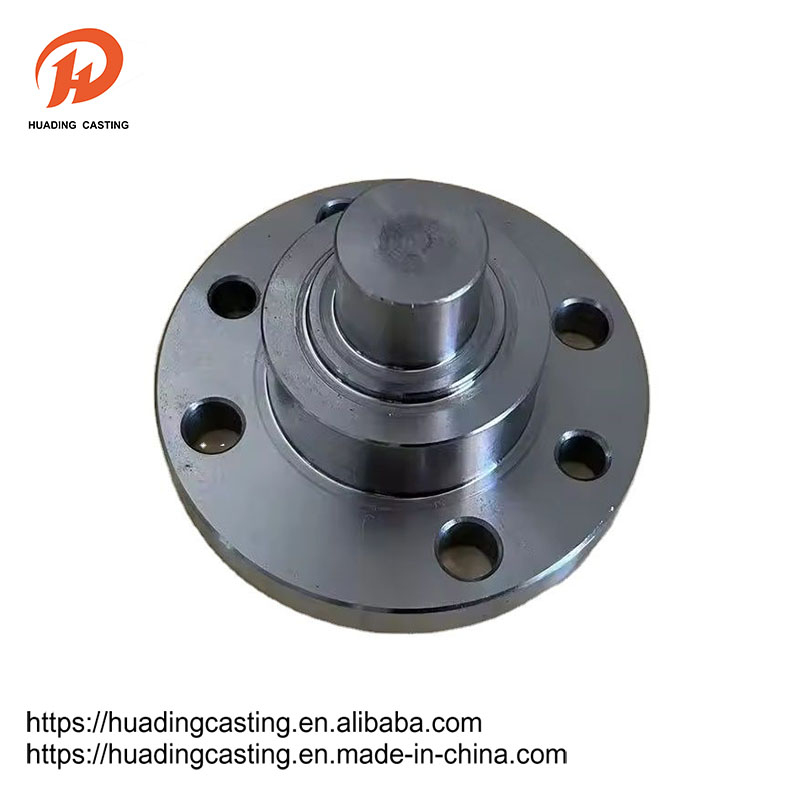

ফ্ল্যাঞ্জ

ফ্ল্যাঞ্জটি শ্যাফ্ট এবং শ্যাফটের মধ্যে সংযুক্ত একটি অংশ, যা পাইপ প্রান্তের মধ্যে সংযোগের জন্য ব্যবহৃত হয়; এটি দুটি ডিভাইস যেমন রেডুসার ফ্ল্যাঞ্জের মধ্যে সংযোগের জন্য সরঞ্জামগুলির আমদানি ও রফতানিতে ফ্ল্যাঞ্জেও কার্যকর। ফ্ল্যাঞ্জ সংযোগ বা ফ্ল্যাঞ্জ জয়েন্টটি একটি বিচ্ছিন্ন সংযোগকে বোঝায় যা ফ্ল্যাঞ্জস, গসকেট এবং বোল্ট দ্বারা সংযুক্ত সিলিং কাঠামোর একটি গ্রুপ হিসাবে সংযুক্ত থাকে। ফ্ল্যাঞ্জের গর্ত রয়েছে এবং বোল্টগুলি দুটি ফ্ল্যাঞ্জকে শক্তভাবে সংযুক্ত করে তোলে। ফ্ল্যাঞ্জটি একটি গসকেট দিয়ে সিল করা হয়।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ফ্ল্যাঞ্জগুলি থ্রেডেড সংযোগ (থ্রেড সংযোগ) ফ্ল্যাঞ্জস, ওয়েল্ডড ফ্ল্যাঞ্জ এবং ক্ল্যাম্প ফ্ল্যাঞ্জগুলিতে বিভক্ত। ফ্ল্যাঞ্জগুলি জোড়ায় ব্যবহৃত হয়, তারের ফ্ল্যাঞ্জগুলি নিম্নচাপের পাইপগুলির জন্য ব্যবহার করা যেতে পারে এবং চার কেজি বেশি চাপের জন্য ঝালাইযুক্ত ফ্ল্যাঞ্জগুলি ব্যবহার করা যেতে পারে। দুটি ফ্ল্যাঞ্জের মধ্যে একটি গ্যাসকেট রাখুন এবং বল্ট দিয়ে তাদের বেঁধে রাখুন। বিভিন্ন চাপ ফ্ল্যাঞ্জ বেধ আলাদা, তারা বিভিন্ন বোল্ট ব্যবহার করে। পাম্প এবং ভালভগুলি, যখন পাইপলাইনগুলির সাথে সংযুক্ত থাকে, এই সরঞ্জামগুলির স্থানীয় অংশগুলিও সংশ্লিষ্ট ফ্ল্যাঞ্জ আকারগুলিতে তৈরি করা হয়, এটি ফ্ল্যাঞ্জ সংযোগ নামেও পরিচিত। সমস্ত সংযোগকারী অংশগুলি যা প্রায় দুটি প্লেনের প্রায় বোল্ট দ্বারা সংযুক্ত থাকে এবং একই সময়ে বন্ধ থাকে তাকে সাধারণত "ফ্ল্যাঞ্জস" বলা হয়, যেমন বায়ুচলাচল পাইপগুলির সংযোগ এবং এই ধরণের অংশটিকে "ফ্ল্যাঞ্জড পার্টস" বলা যেতে পারে। তবে এই সংযোগটি কেবল সরঞ্জামগুলির একটি অংশ, যেমন ফ্ল্যাঞ্জ এবং পাম্পের সংযোগ, পাম্পটিকে "ফ্ল্যাঞ্জ পার্টস" বলা ভাল নয়। তুলনামূলকভাবে ছোট যেমন ভালভ ইত্যাদি "ফ্ল্যাঞ্জ পার্টস" বলা যেতে পারে।

পণ্য পরামিতি

ডিএন	পাইপ দিন	সংযোগের আকার				C	N	H	এনপিটি
ডিএন	A	D	K	L	n	C	N	H	এনপিটি
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
