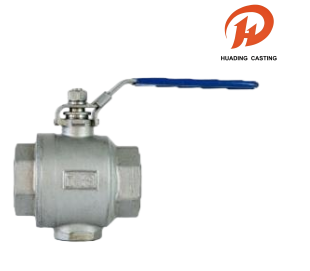

টু-পিস অভ্যন্তরীণ থ্রেড সংযোগ বল ভালভ

এই দুই-পিস অভ্যন্তরীণ থ্রেড সংযোগ বল ভালভগুলিতে একটি শক্তিশালী বিনিয়োগ কাস্টিং বডি এবং একটি ব্লো-আউট প্রুফ স্টেম রয়েছে, যা নিরাপত্তা এবং স্থায়িত্ব নিশ্চিত করে। বহুমুখীতার জন্য ডিজাইন করা, ভালভগুলি একাধিক থ্রেড স্ট্যান্ডার্ড (NPT, BSPT, DIN 2999, ISO 228) মেনে চলে এবং ISO 5211 অ্যাকুয়েটরগুলির সরাসরি-মাউন্টিং সমর্থন করে৷ 1000 PSI এর কাজের চাপ এবং API 598 এর মতো কঠোর পরীক্ষার মান মেনে চলার সাথে, এই দুই-পিস ইনার থ্রেড সংযোগ বল ভালভগুলি উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

নাম:টু-পিস ইনার থ্রেড কানেকশন বল ভালভ

উপাদান: নিম্নলিখিত টেবিল

MOQ: 100 পিসি

প্যাকেজ: ঘন বুদবুদ ব্যাগের ভিতরের প্যাকিং এবং শক্ত কাগজের বাইরের প্যাকিং, বা সমুদ্রের যোগ্য প্যালেট পরিবহন

চালান: DHL, UPS, FedEx, LCL সমুদ্র দ্বারা ইত্যাদি

সহনশীলতা: যথার্থ CNC মেশিনিং, সহনশীলতা ±0.01 মিমি

পরিদর্শন: জার্মান সিএমএম সম্পূর্ণ পরিদর্শন, শূন্য ত্রুটি

OEM এবং ODM: OEM এবং ODM গৃহীত, দ্রুত নমুনা তৈরি

সময়: কঠোর মান নিয়ন্ত্রণ, সময়মত ডেলিভারি

পরিষেবা: কাস্টম অংশ জন্য ব্যাপক উপাদান নির্বাচন

টু-পিস অভ্যন্তরীণ থ্রেড সংযোগ বল ভালভ

এই টু-পিস ইনার থ্রেড কানেকশন বল ভালভগুলি NPT, BSPT, DIN 2999, এবং ISO 228 সহ পাইপ থ্রেড স্ট্যান্ডার্ড মেনে চলে এবং একটি লকিং ডিভাইস সহ অ্যাকুয়েটরদের জন্য একটি ISO 5211 ডাইরেক্ট-মাউন্টিং ডিজাইন বৈশিষ্ট্যযুক্ত। 1000 PSI (PN63) W.O.G-এর কাজের চাপের জন্য রেট করা হয়েছে, টু-পিস ইনার থ্রেড কানেকশন বল ভালভগুলিকে API 598, GB/T 13927, এবং ISO 5208 মান অনুযায়ী কঠোরভাবে পরীক্ষা করা হয় যাতে আবেদনের চাহিদার ক্ষেত্রে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করা যায়।

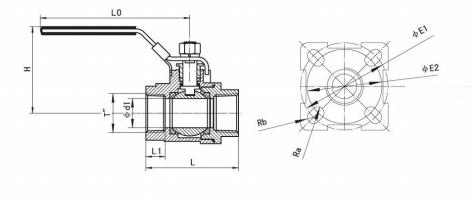

বল ভালভ প্রযুক্তিগত অক্ষর এবং সাধারণ অঙ্কন

নামমাত্র	পাইপ	ডাইমেনশন
ডিআইএ। (মিমি)	থ্রেড	d1	L	L1	H	L0	রা	আরবি	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

বল ভালভ উপাদান তালিকা

অংশের নাম	উপাদান
শরীর	WCB CF8 CF8M
ক্যাপ	WCB CF8 CF8M
বল	SS304 SS304 SS316
আসন	পিটিএফই
স্টেম	SS304 SS304 SS316
গ্রন্থি	SS304
প্যাকিং	পিটিএফই
গাসকেট	পিটিএফই
ধাবক	পিটিএফই
বাদাম	SS304
স্প্রিং ওয়াশার	SS304
লকার	SS304
হ্যান্ডেল	SS304
কভার	প্লাস্টিক
